Description
| Conditions environnementales | —20℃~50℃ | Nombre de phases | / |
| Sens de rotation | CW / CCW | Classe d'isolation | BH |
| Bruit | ≤60dB | Classe de protection | IP40-IP65 |
| Conditions de travail | S1.S2.S3 | Zertifizierung beitragen | CE/CC/FCC/ISO9001/RoHS |
Avantages
- 01Couple élevé et rigidité élevée : La structure à double rotor offre une large surface portante, permettant un couple de sortie nettement supérieur à celui des motoréducteurs de taille comparable. Elle supporte des charges radiales et axiales importantes, ce qui la rend idéale pour les applications intensives et continues.
- 02Jeu ultra-faible et contrôle de haute précision :Le jeu peut être minimisé à ≤ 1 minute d'arc, garantissant un mouvement précis et stable. Ceci le rend particulièrement adapté aux équipements de haute précision tels que les articulations robotisées et les plateformes de positionnement.
- 03
Longue durée de vie et stabilité exceptionnelle :
L'engrènement multidenté répartit les charges uniformément, minimisant l'usure et prolongeant la durée de vie. Il supporte un fonctionnement industriel continu (24 h/24 et 7 j/7) à charge élevée, avec des performances stables et une dégradation minimale.
- 04Faible niveau sonore, faibles vibrations et conception compacte : Fonctionnement silencieux et peu vibrant. Sa structure compacte facilite son intégration dans des applications à espace restreint comme les robots, les AGV et les équipements médicaux.
Données techniques du moteur
| Modèle | Tension | Sans charge | Charge nominale | Stalle | La longueur du corps | ||||||
| Rapidité | Courant | Puissance | Rapidité | torque | Courant | torque | Courant | ||||
| V(CC) | rpm | A | W | rpm | Nm | A | Nm | A | L:mm | ||
| BG126ZYTDC-2421S | 24 | 2300 | 2.22 | 400 | 2100 | 1.82 | 22.2 | 7.28 | 88.89 | 80 | |
| BG126ZYTDC-4815S | 48 | 1650 | 0.83 | 300 | 1500 | 1.91 | 8.3 | 7.64 | 33.33 | 100 | |
| BG126BZYTDC-11027S | 110 | 2850 | 0.55 | 450 | 2700 | 1.59 | 5.5 | 6.37 | 21.82 | 120 | |
| BG126ZYTDC-18017S | 180 | 1850 | 0.26 | 350 | 1700 | 1.97 | 2.6 | 7.86 | 10.37 | 140 | |
| Modèle | Surface d'attaque Ratio | 1 : X | 1: 200 | 1: 400 | 1: 500 | 1: 600 | 1: 800 | 1: 1000 | 1: 1200 | 1: 1500 | |
| BG-126ZYTDC-11027S-RV40-RV75 | vitesse à vide | rpm | 14 | 10 | 8 | 7 | 5 | 4 | 3 | 3 | |
| Vitesse évaluée | rpm | 14 | 8 | 6 | 5 | 4 | 3 | 3 | 2 | ||
| Couple nominal | Nm | 114.48 | 260.00 | 260.00 | 260.00 | 260.00 | 260.00 | 260.00 | 260.00 | ||

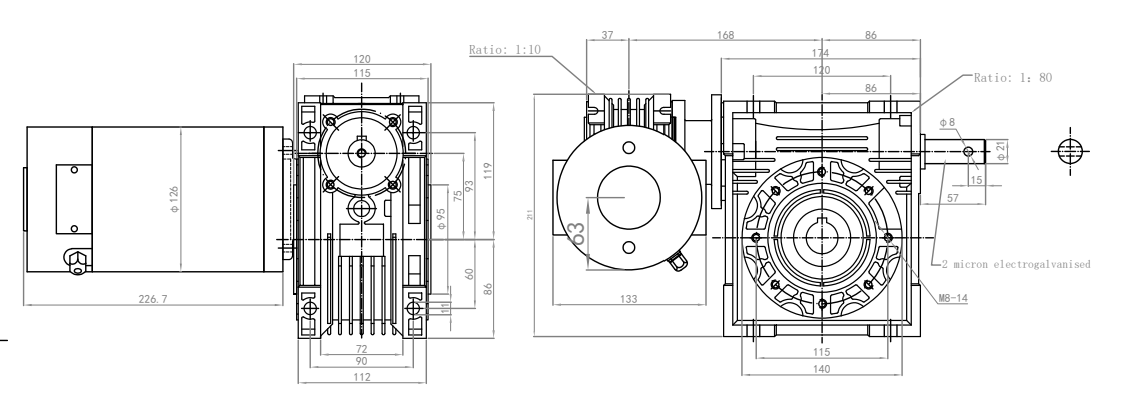

Dimensions mécaniques
Solutions personnalisables
Peut fournir une tension, des performances électriques, un circuit, etc. personnalisés.
Et arbre, bride de montage, fil conducteur, classe de température élevée, entraînement, etc.
Pour tout autre besoin, veuillez contacter nos ingénieurs commerciaux.
Pièces
Applications
Détails de la sélection du moteur
01Scénarios et conditions de travail :
Déterminez le type d'application pour lequel le motoréducteur sera utilisé, par exemple les convoyeurs, les équipements de levage, les bandes transporteuses, etc. Déterminez les conditions de fonctionnement, telles que la température ambiante, l'humidité et si l'étanchéité à l'eau et à la poussière, ainsi que d'autres caractéristiques, sont requises.
- 02Paramètres de sortie requis :
Déterminez la vitesse de sortie et le couple de sortie requis. Déterminez le rapport de réduction requis, c'est-à-dire le rapport entre la vitesse de l'arbre d'entrée et celle de l'arbre de sortie.
03
Contraintes d'espace et exigences d'installation :Déterminer les dimensions et la forme de l'espace d'installation. Déterminer s'il existe des exigences d'installation particulières, telles qu'une installation verticale, horizontale, etc.04Exigences en matière de performance et d'efficacité du moteur :
Déterminer les exigences en matière d'efficacité du moteur, notamment si un moteur à haut rendement est nécessaire pour économiser de l'énergie. Déterminer les exigences en matière de stabilité de fonctionnement du moteur et de niveau sonore.
05Considérations économiques :
Tenez compte des contraintes budgétaires du client et recommandez-lui des produits adaptés à son budget et à ses besoins.06Fonctionnalités supplémentaires et exigences particulières :
S'il existe des exigences fonctionnelles particulières, telles qu'une fonction d'autoblocage, une fonction de freinage d'urgence, etc., vous devez comprendre en détail les besoins spécifiques des clients.07Enfin:
En recueillant et en comprenant ces détails, nous pouvons recommander avec plus de précision le motoréducteur le mieux adapté à nos clients afin de répondre à leurs besoins spécifiques et à leurs exigences de performance attendues.
