Grâce à sa polyvalence et à son rendement élevé, le moteur universel trouve de nombreuses applications dans la vie quotidienne, notamment dans les lave-linge, les extracteurs de jus, les ventilateurs, les lève-vitres, les compresseurs, etc. On pourrait se demander pourquoi, parmi tous les types de moteurs existants, le moteur universel est si répandu et omniprésent dans notre vie de tous les jours.

C'est une bonne question, principalement grâce à leur grande adaptabilité, leur compatibilité avec une large gamme d'alimentations électriques, leur capacité à supporter différentes conditions de charge, leur utilisation de matériaux durables et leur conception précise, ainsi que leur capacité à maintenir un fonctionnement stable à long terme dans différents environnements, les moteurs sont largement utilisés dans les environnements domestiques et industriels.

Lisez cet article en détail ; vous y découvrirez ce qu’est un moteur universel, sa structure et son fonctionnement sous différents courants, ainsi que d’autres connaissances connexes, dans l’espoir de vous aider à porter des jugements et à faire des choix plus éclairés.

Qu'est-ce qu'une Moteur universel?

Un moteur universel est un moteur qui peut fonctionner normalement aussi bien en courant alternatif (CA) qu'en courant continu (CC), et sa structure et ses caractéristiques de performance déterminent sa grande flexibilité et sa large application.

Le principe des moteurs universels repose sur l'induction électromagnétique. L'interaction du champ électromagnétique entre le rotor et le stator crée un couple qui entraîne la rotation de la machine. Que l'alimentation soit en courant alternatif ou continu, le trajet du courant et l'intensité du champ magnétique peuvent être ajustés en fonction du mode d'alimentation.

La construction moteur universel

Composants principaux:

• Stator : Composé d'enroulements et d'un noyau de fer qui génère un champ magnétique.

• Rotor : Généralement constitué d'un matériau enroulé ou conducteur, qui interagit avec le champ magnétique du stator pour réaliser la rotation.

• Balais et collecteurs : pour assurer la commutation de l’alimentation CC et garantir un fonctionnement continu.

Principe de fonctionnement d'un moteur universel dans différents modes de courant

Les moteurs universels présentent une large gamme d'applications car ils sont compatibles avec l'alimentation en courant alternatif (CA) et en courant continu (CC). Ils fonctionnent selon deux modes de courant :

• Fonctionnement en mode courant continu (CC)

En mode d'alimentation CC, le courant du moteur universel pénètre dans les enroulements du rotor par l'intermédiaire des balais et des collecteurs, formant un champ magnétique qui interagit avec le champ magnétique du stator et entraîne la rotation du rotor.

1. Maintien du sens du courant : Le commutateur change périodiquement le sens du courant dans les enroulements du rotor afin de garantir que le sens du champ magnétique pousse toujours le rotor à tourner dans un seul sens.

2. Caractéristiques de fonctionnement : Lorsqu'il est alimenté en courant continu, le moteur universel possède une capacité de contrôle de vitesse plus stable, ce qui convient aux scénarios d'application avec des exigences de vitesse élevées.

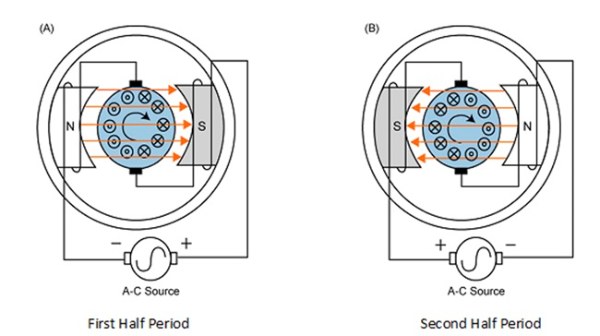

• Fonctionnement en mode courant alternatif (CA)

En mode d'alimentation CA, la direction et l'amplitude du courant changent périodiquement avec le temps, mais grâce à l'action des balais et des collecteurs, la direction du courant dans les enroulements du rotor est automatiquement ajustée pour garantir que la direction du champ magnétique est constante, de sorte que le rotor continue de tourner.

1. Adaptabilité de la commutation du courant : Le commutateur du moteur à usage universel traite automatiquement la commutation des demi-cycles positifs et négatifs du courant alternatif et l'adapte au courant directionnel qui convient à l'enroulement.

2. Caractéristiques de fonctionnement : Sous alimentation CA, le moteur universel s'adapte facilement aux entrées de différentes fréquences et tensions, et convient à une large gamme d'équipements industriels et domestiques.

• Effet du mode actuel sur les performances

1. Efficacité : Le mode CC est généralement plus efficace que l'alimentation CA en raison de ses pertes d'énergie plus faibles.

2. Contrôle de la vitesse : En mode CC, la tension ou le courant peuvent être ajustés pour obtenir un contrôle précis de la vitesse, tandis qu'en mode CA, le contrôle de la vitesse dépend de la fréquence d'entrée.

3. Adaptabilité de la puissance : Les moteurs à usage général utilisent souvent le mode CA dans les applications à haute puissance, tandis que le mode CC est plus couramment utilisé dans les petits appareils portables.

L'adaptabilité bimode des moteurs à usage général leur permet d'être utilisés dans une large gamme d'applications, telles que les appareils ménagers, les équipements portables et les machines industrielles.

Caractéristiques moteur universel

Les moteurs universels sont très répandus dans les secteurs domestique et industriel grâce à leur grande adaptabilité et leur fiabilité. Voici leurs principales caractéristiques :

• Compatibilité avec une double alimentation

1. Capable de fonctionner en courant continu (CC) et en courant alternatif (CA), sans remplacer le moteur pour s'adapter à différents environnements d'alimentation électrique.

2. Cette caractéristique le rend efficace aussi bien dans les appareils portables (par exemple, une alimentation CC) que dans les équipements industriels (par exemple, une alimentation CA).

• Performances à grande vitesse

1. Les vitesses allant jusqu'à 10 000 tr/min ou plus conviennent aux équipements nécessitant un fonctionnement à grande vitesse, tels que les mélangeurs, les aspirateurs, etc.

2. Dans le même temps, la vitesse peut être ajustée par la tension ou la fréquence pour obtenir un contrôle de vitesse flexible.

• Haute densité de puissance

1. Offre une puissance de sortie élevée dans un format compact.

2. Répond aux exigences relatives aux appareils miniaturisés et aux besoins en puissance élevés, tels que les outils à main ou les équipements ménagers.

• Structure simple et entretien facile

1. Conçue avec des balais en carbone et des collecteurs, sa structure est compacte et facile à démonter et à remplacer.

2. Pièces durables, longue durée de vie et faibles coûts d'entretien.

• S'adapter à divers scénarios d'application

1. Capable de gérer différentes conditions de charge, telles que des environnements de travail légers et lourds.

2. Convient aux équipements domestiques, industriels, médicaux et autres domaines.

• Une solution rentable

1. Faibles coûts de production et excellentes performances, particulièrement adaptés aux applications à grande échelle telles que les appareils ménagers et les entraînements industriels.

• Capacités de personnalisation flexibles

1. En ajustant l'enroulement du moteur, le matériau des balais, la conception du boîtier, etc., il peut s'adapter aux besoins des différents clients.

2. BG Motor propose une gamme complète de services de personnalisation, de la puissance à la vitesse en passant par le facteur de forme, afin de répondre aux exigences de scénarios d'application spécifiques.

Résumé

Les moteurs universels sont devenus un type de moteur largement utilisé grâce à leur grande compatibilité, leurs hautes performances et leur excellent rapport qualité-prix, offrant aux utilisateurs des solutions d'alimentation fiables et s'adaptant à une variété d'environnements de travail complexes.
